白酒蒸馏车间里的"冰缸"，传统做法是让工艺水直接接触空气散热——水在蒸发和排污中持续流失，余热随水汽散掉，循环水还会带入粉尘、滋生藻类与细菌。
华宇瑞得闭式冷却器采用密闭管路间壁式换热：工艺水全程不与外界空气接触，不蒸发、不排污、不结垢；冷却水温度可提升至 95℃，让原本排掉的低温余热具备回收价值。
配套新式热水缸，把高温热水储存起来，按"高温高用、低温低用"用于泡粮、员工洗浴与底锅供水，直接降低锅炉燃气消耗。

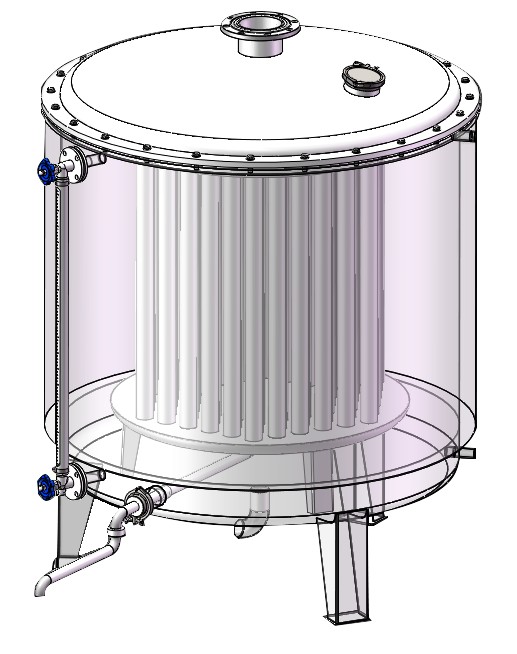

闭式冷却器 · 列管换热结构（设计图）
结构设计图 · 配套热水缸 · 项目现场
参数以官方产品资料为准
| 项目 | 参数 |
|---|---|
| 换热面积 | 21 ㎡ |
| 换热管数量 / 规格 | 72 组套管 · 外φ51mm—内φ32mm |
| 结构 | 72 组套管呈六边形均匀排布 |
| 外形尺寸 | φ1360mm × 1640mm（外径×总高） |
| 保温厚度 | 50mm（侧面双层保温，配防尘盖） |
| 接触介质材质 | 食品级 304 不锈钢 |
| 控制方式 | 自动温控系统，按设定接酒温度自动调节冷却水补水阀 |
| 冷却水温度 | 可达 95℃ |

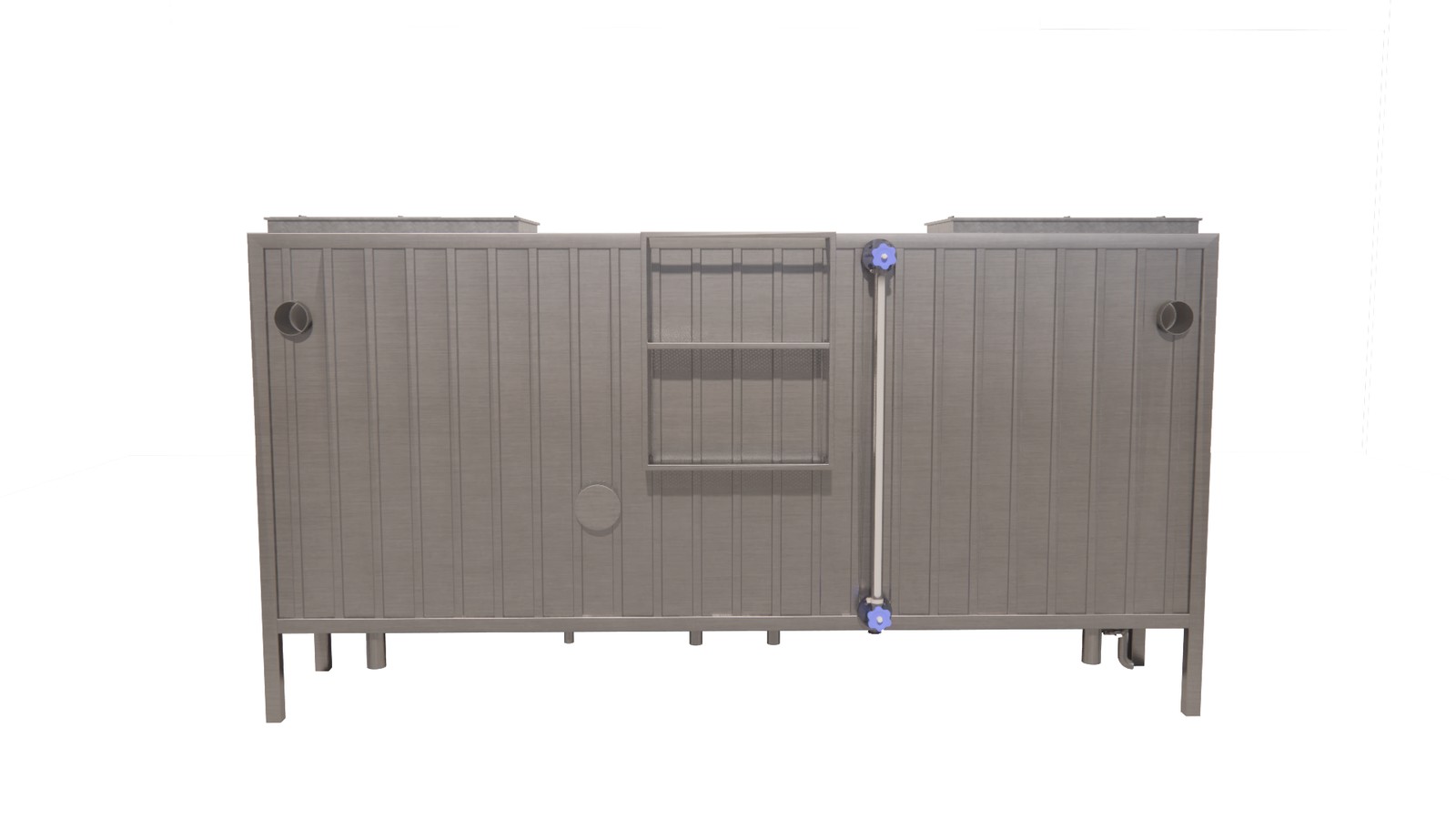

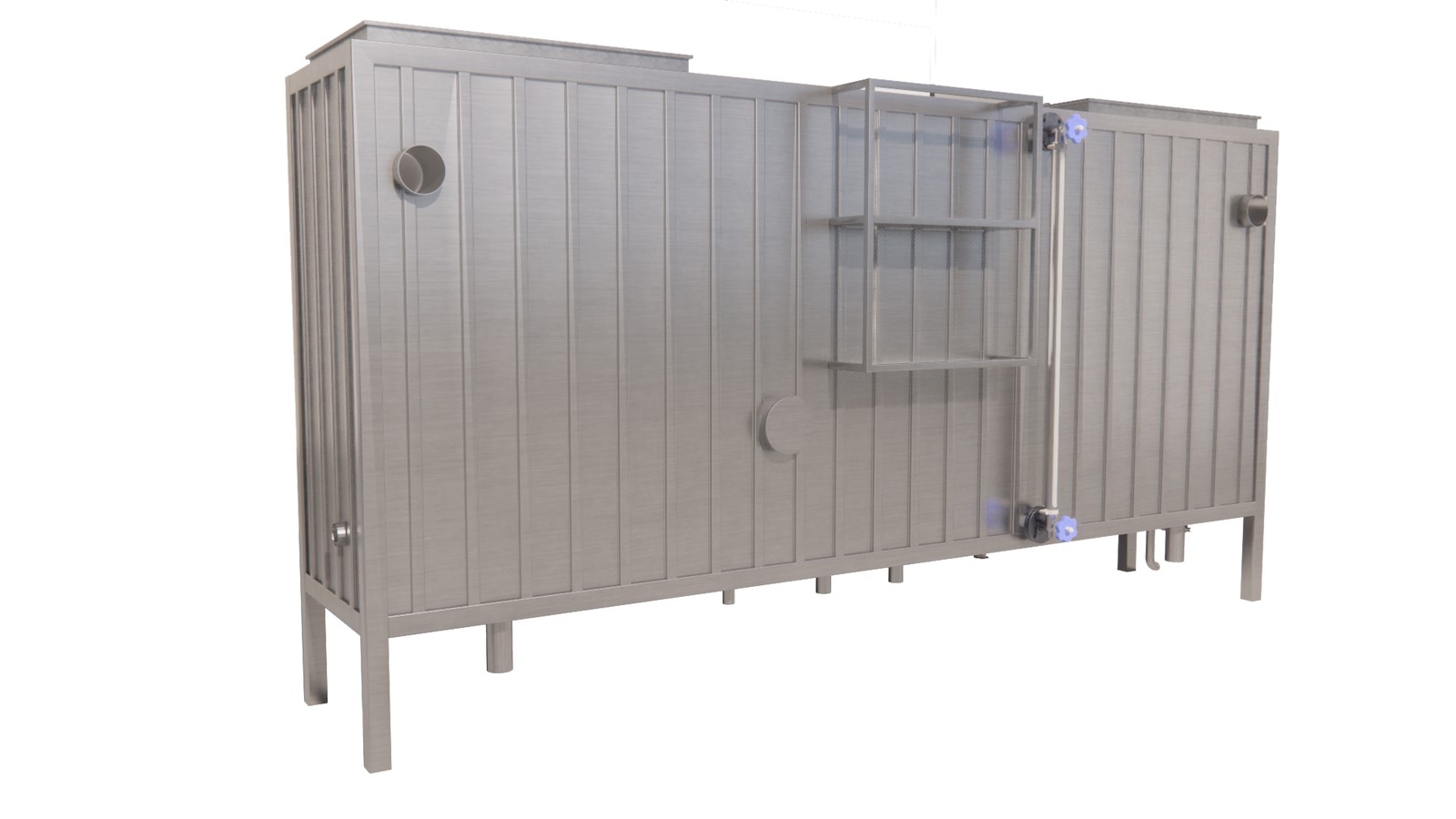

| 配套设备 | 新式热水缸（储存高温热水，含热交换管道与蒸汽热交换器） |
从蒸馏冷却到余热梯级利用
① 冷凝接酒：酒醅在蒸馏甑内产生酒蒸汽，经过汽管进入闭式冷却器冷凝出酒；出酒口采用可旋转式出酒管，把头酒、中段酒、尾酒分别接入对应的接酒箱暂存。
② 密闭换热：被冷却的工艺水在管束内循环，热量透过管壁由管外喷淋水带走——水不接触空气，因此不蒸发、不排污、不结垢，冷却水温度可达 95℃。
③ 热水缸取热（两条路径）
| 路径 | 热源 | 换热部件 |
|---|---|---|
| 热水路径 | 闭式冷却器排出的高温冷却水 | 热水缸热交换管道 |
| 蒸汽路径 | 冲酸工艺的酒蒸汽、尾端废酒蒸汽 | 热水缸蒸汽热交换器 |
④ 梯级利用：热水缸储存的高温热水，按品位分配使用——
高温 → 蒸馏工艺热源 ｜ 中温 → 员工洗浴等生活用热 ｜ 低温 → 厂区室内采暖
热水缸内部热水还可用于泡粮、底锅供水，有效降低锅炉燃气使用。
成本、水质与维护的三重差别
工艺水密闭循环、不外耗，不产生蒸发与排污损失；冷却水可 100% 回收再用于蒸馏。
综合节水 30%~50%冷却水温从常规 40~60℃ 提升至 95℃，余热具备回收价值，回用为工艺热源与生活用热。
综合节能 20%~30%隔绝外界粉尘、微生物与藻类，循环水不接触空气，避免菌藻滋生与水质恶化。
食品级 304 不锈钢不结垢、不生藻，减少停机清洗频次，换热效率不逐年衰减；自动温控按接酒温度调节补水。
按接酒温度自动调节| 对比维度 | 闭式冷却器 | 开式冷却塔 | 风冷式冷却器 |
|---|---|---|---|
| 冷却介质 | 水（密闭循环） | 水（开放接触空气） | 空气 |
| 冷却水温度 | 可达 95℃ | 40~60℃ | — |
| 余热回收 | 可梯级利用 | 品位低、回收困难 | 余热品位低 |
| 节水表现 | 密闭不外耗 | 蒸发+排污失水 | 不耗水 |
| 卫生水平 | 隔绝外界污染 | 易滋生菌藻 | 中 |
| 适用场景 | 蒸馏冷却 + 余热回收系统 | 水源充足、水质要求不高场合 | 缺水场景、特定工艺 |
※ 对比仅说明方案适用场景与公开资料中的常见情况，具体选型需结合酒厂水源、蒸汽条件与场地评估。

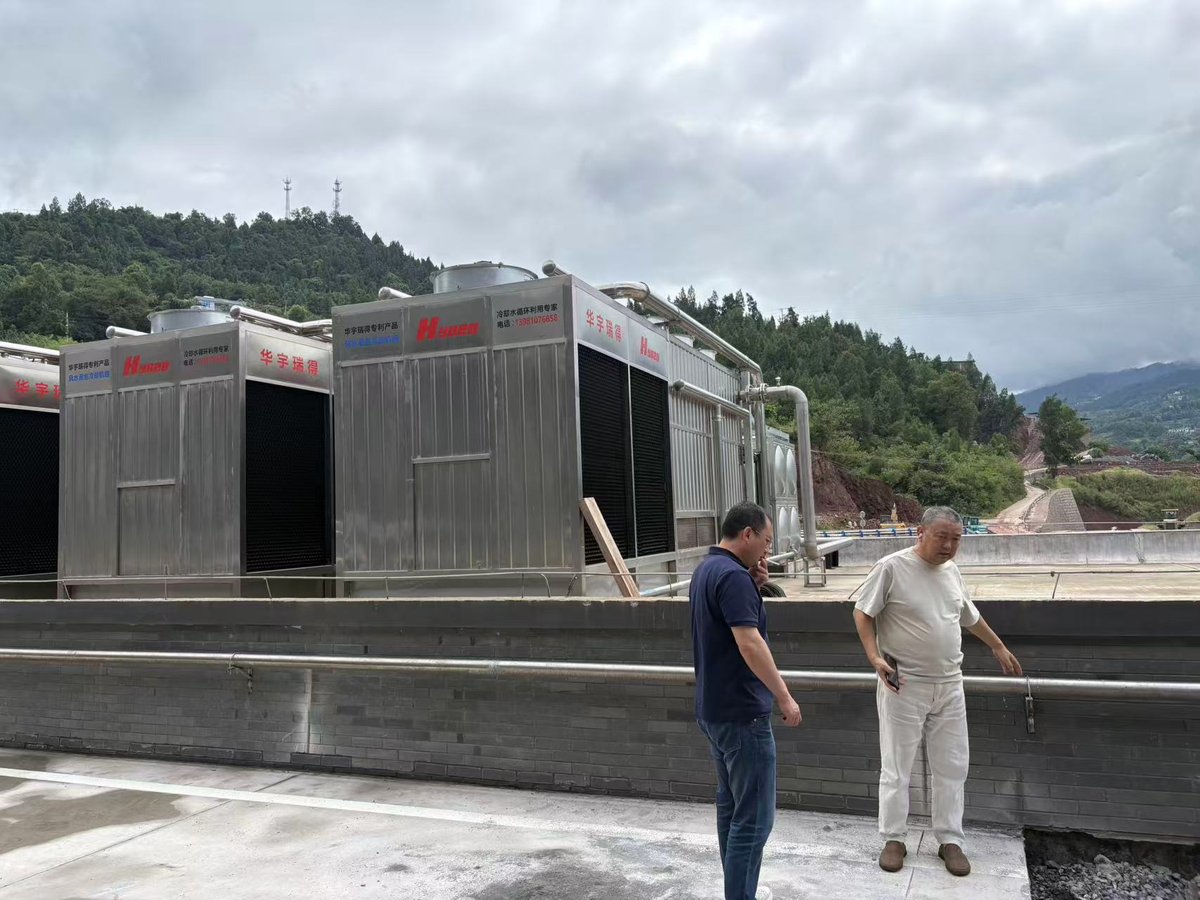

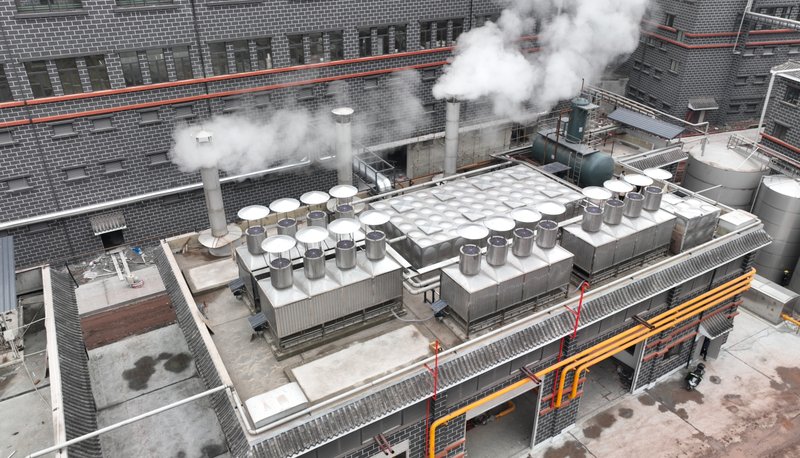

冷却水循环与热能回收 · 多产区落地
| 客户 | 应用情况 |
|---|---|
| 无忧酒业 | 2022—2023 连续两期合作，2023 年项目实现仁怀市率先冷却水零排 |
| 华昱酒业 | 老厂区、椿树村两期"酿酒热能回收及冷却水循环利用系统"（2023、2024） |
| 茅恒酒业 | 1 号制酒车间酿造系统与冷却水热源回收处理中心（2022、2023 连续两期） |
| 贵客酒业 | 2022 年循环水处理中心项目，2025 年升级风水混合冷却机组 |
| 郎酒集团 | 闭式冷却器（冰缸）及配套控制系统设备采购安装 |
| 近百家酒企 | 覆盖四川、贵州、山东等产区，冷却水循环与热能回收系统长期运行 |
项目效果参考：酱酒酿造工艺用水 70 吨级 → 30 吨级；蒙西厂口径蒸汽用量 22.5 吨 → 14 吨，每吨酒节约 6~8 吨蒸汽；冷却水回用率 100%。
